Deux lotissements voisins se regroupent pour optimiser et sécuriser le fonctionnement de leurs stations de relevage des eaux usées. Cette situation demande un véritable savoir-faire en ingénierie et en gestion de chantier. L’Assainissement Autonome a réalisé ce projet dans le Nord à Sainghin en Mélantois. Ces travaux devaient répondre en intégralité au cahier des charges de la MEL (Métropole Européenne de Lille, 90 communes pour 1,2 millions d’habitants). Comment construire une nouvelle station de relevage tout en conservant en fonctionnement, l’ancien poste de relevage, situé à proximité et de capacité devenue insuffisante ?

1. Etudes et travaux préparatoires à la pose

assainissement etude de sol e1552662082943
ETUDE DE SOL PRÉALABLE
assainissement repérage des réseaux e1552662121920
REPÉRAGE DES RÉSEAUX EXISTANTS
Etudes et travaux préparatoire

Un projet d’implantation de la nouvelle station a été présenté par notre bureau d’études au Maître d’Ouvrage et au Maître d’œuvre. Sur ces plans, les ouvrages existants et projetés ont été représentés ainsi que tous les réseaux existants en fonctionnement. Le projet et les plans ont été validés et approuvés par les services techniques de la MEL, avant travaux. Une étude de sol a été réalisée afin de déterminer les caractéristiques du sous-sol.

Un chantier de haute technicité avec :

  • Une emprise foncière disponible très réduite à proximité immédiate des maisons
  • Des ouvrages projetés à implanter sur un chemin d’accès piétonnier et pour PMR
  • Une présence de nappe phréatique à moins d’un mètre de la surface du sol
  • Un terrain argileux très instable

2. Comment fonctionne t-elle ?

Fonctionnement

Elle permet de relever, grâce à une(des) pompes d’eaux usées domestiques {eaux ménagères (éviers, douches, etc.) & eaux vannes (WC)}, les eaux usées d’un réseau de tout à l’égout vers un point de rejet (autre réseau de tout à l’égout, station d’épuration, etc.), lorsqu’un écoulement gravitaire n’est pas possible. La conception et le dimensionnement est fonction du débit entrant des eaux usées dans la station, de la topographie du terrain et de l’altitude du point de rejet des eaux.

Sur le projet de Sainghin en Mélantois, elle est constituée de :

  • Un regard d’arrivée
  • Un regard d’isolement (poste existant réhabilité avec une pelle d’isolement)
  • Un regard dégrilleur
  • Une station de pompage
  • Un regard de rejet.
poste de relevage sainghin en melantois
ENTREPOSAGE DU MATÉRIEL IN SITU

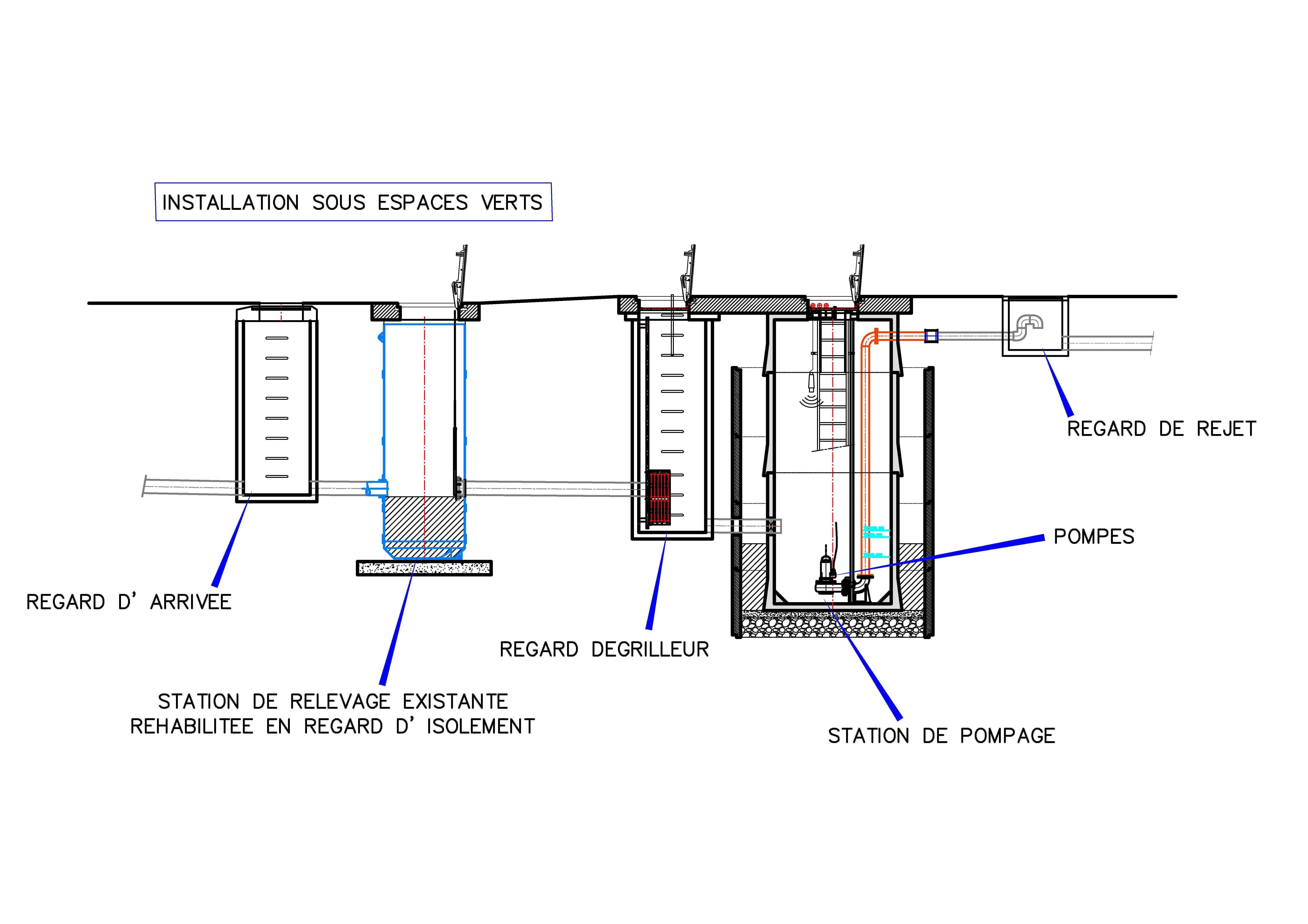

Schème de fonctionnement d'un poste de relevage des eaux usées

SCHÉMA DE FONCTIONNEMENT D’UN POSTE DE RELEVAGE DES EAUX USÉES

3. La mise en place par « havage »

Le choix d’un poste de relevage en béton s’est imposé du fait de la présence d’eau dans le terrain avec fluctuation importante de son niveau. Le poids d’un tel ouvrage en béton, lesté, contribue naturellement à sa stabilité dans de telles conditions de pose et d’exploitation.

pose poste de relevage par havage e1552662545814

Vue d’ensemble du poste de relevage posé par la technique de havage

remblai de lestage station de relevage e1552662559257

Réalisation des remblais de lestage des divers ouvrages

pompes de relevage eaux usées e1552997359728

Equipements intérieurs du poste de relevage 2 Pompes de relevage sur barre de guidage Sonde ultrason de mesure de niveau

pose par havage station de relevage e1552662324674

Terrassement par havage : la pelle terrasse l’intérieur d’un 1er ouvrage en béton préfabriqué afin qu’il pénètre dans le sol par son propre poids

assainissement pose havage station pompage e1552662425382

Levage et pose du poste de relevage dans la 1 ère ceinture de béton, la remontée d’eau est alors maîtrisée par pompage

4.Ouvrages annexes déportés

relevage eaux usées pelle d isolement 1 e1552662598872
La pelle d’isolement des effluents permet d’isoler le poste de relevage de l’arrivée des eaux pour réaliser les opérations d’entretien et de maintenance sur les équipements.
poste de relevage panier degrilleur e1552662568864

Le panier dégrilleur piège les débris, détritus, lingettes et autres déchets indésirables en amont du poste. Le panier est à vidanger régulièrement. Il garantit le bon fonctionnement des pompes de relevage.

armoire electrique station de relevage e1552662640958
Vue extérieure de l’armoire de commande comprenant :

  • Interrupteur sectionneur
  • Voyants marche / arrêt / défaut / alarme
  • Voltmètres, Ampèremètres et compteurs horaires
  • Commutateurs pompes Auto / Manu / Arrêt
  • Prises 24 V – 240 V – 400 V en façade
armoire electrique pour station de relevage e1552662651665
Vue intérieure de l’armoire de commande :

L’armoire de commande assure l’alimentation, la protection électrique et la commande des pompes de relevage, la gestion des niveaux par sonde ultrason et des alarmes de niveaux dans le regard d’isolement et dans le poste de relevage (niveaux très bas, bas, haut et très haut, panier dégrilleur plein)

5. Mise en service et Entretien – maintenance

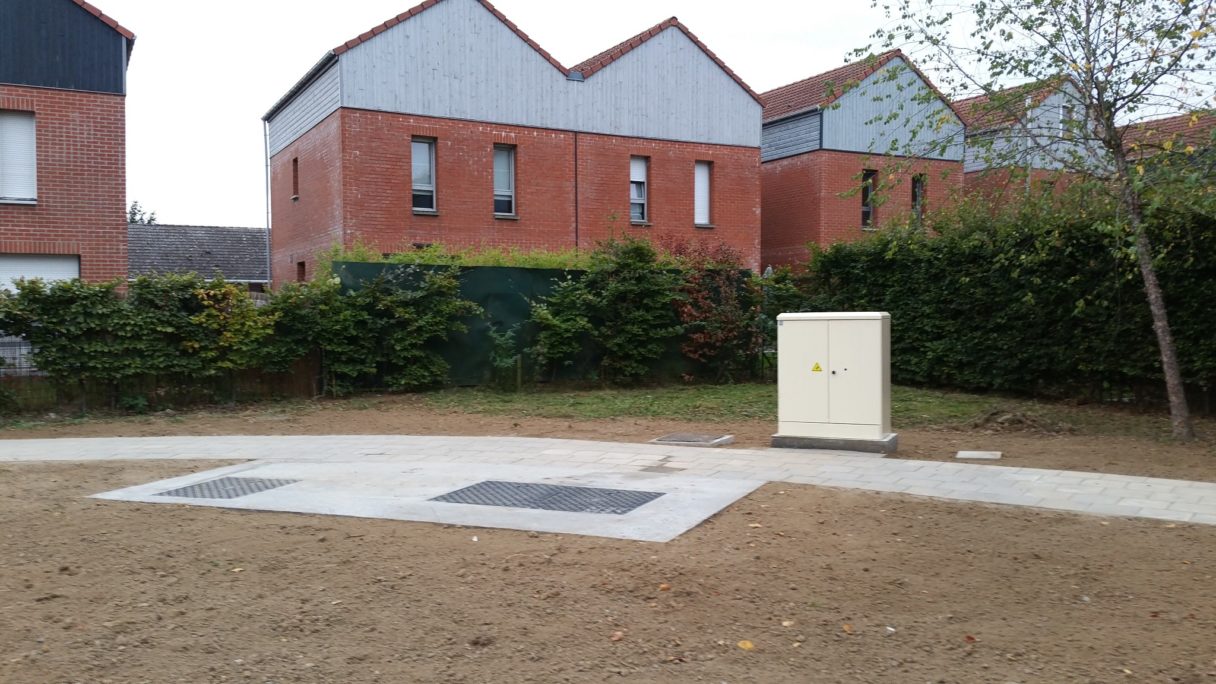

La station de relevage des eaux usées des lotissements Allée du château et Allée du Verger, regroupant au total 134 logements et une école a été mise en service en octobre 2018. Pour ce faire, les eaux usées de l’ancien poste de relevage ont été tout d’abord redirigées vers le nouveau poste de relevage. L’ancien poste de relevage a été réhabilité en regard d’isolement, en amont du nouveau regard dégrilleur. Cette nouvelle configuration d’ouvrages a été définitivement opérationnelle courant octobre 2018. Les cahiers des charges du Client et de la MEL ont été intégralement respectés.
L’Assainissement Autonome assure l’entretien et la maintenance de la nouvelle station par contrat avec le Syndicat des copropriétaires. A ce titre, l’Assainissement Autonome a mené une campagne d’information et de prévention auprès des propriétaires et utilisateurs pour éradiquer l’usage de lingettes, serviettes, emballages plastiques et autres déchets pouvant nuire au fonctionnement des équipements du poste de relevage.
